cst® filter designer 3d 是达索系统公司 cst studio suite® 仿真软件的一部分，是适用于滤波器和双工器的完整全面的综合工具。它可提供丰富的九游官网下载的解决方案，涵盖耦合谐振滤波器的设计流程，并且具备基于矢量网络分析仪的调谐功能，可实现更高性能。cst filter designer 3d 可协助调谐滤波器硬件，并能显著缩短优化设备以符合预期规格所需的时间。罗德与施瓦茨的 r&s®znb 矢量网络分析仪非常适合快速获取数据读数，以便进行实时滤波器调谐。

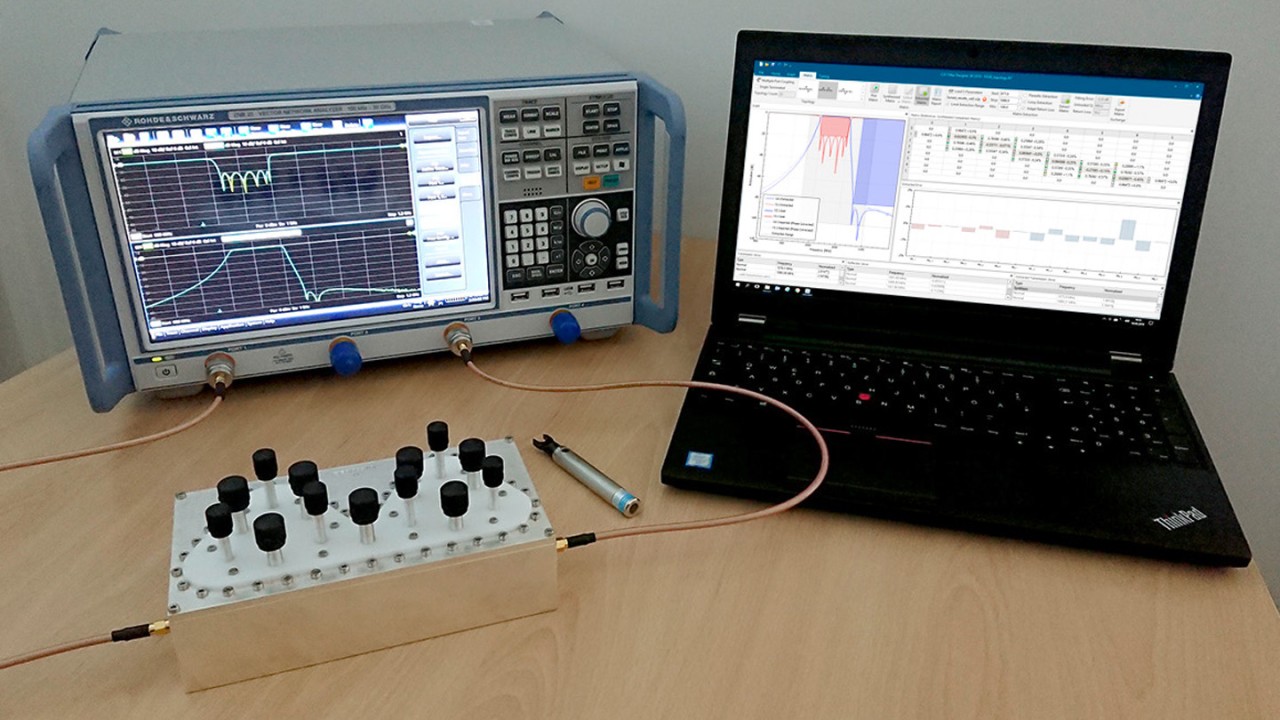

图 1：使用 cst filter designer 3d 和 r&s®znb 的矢量网络分析仪调谐装置。
4g/5g 基站滤波器/双工器等被测设备通常具有挑战性。它们需要较高的带外抑制。传输缺口（也称为传输零点）可达 80 db 及以上。r&s®znb 矢量网络分析仪具备一流的动态范围和速度，与达索系统的 cst studio suite® 非常适用于此应用场景。

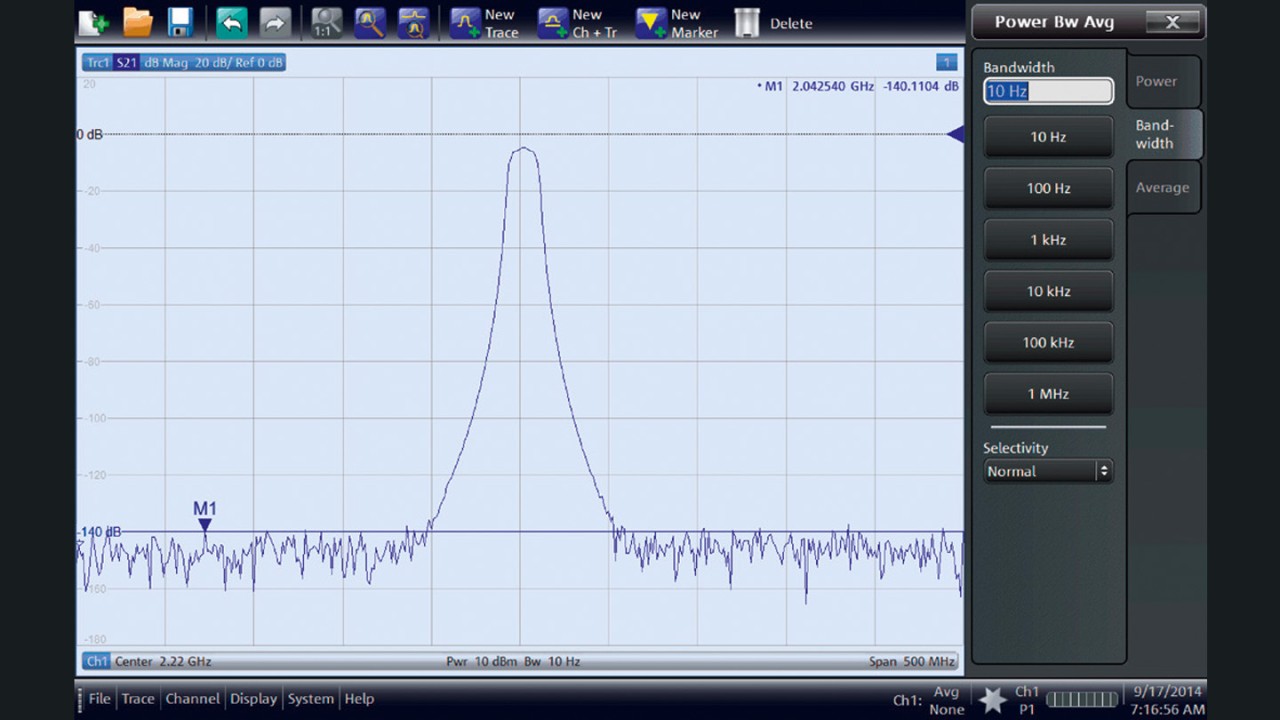

图 2：r&s®znb 动态范围（10 hz 中频带宽条件下）。
在实际调谐应用中，cst studio suite® 支持通过 usb、插座和以太网连接多种罗德与施瓦茨矢量网络分析仪。r&s®znb 是面向生产环境的领先矢量网络分析仪，注重速度、动态范围和易操作性。它具有出色的测量准确度，且测量速度超过 5 μs/测量点。这可以确保扫描时间短暂，比如扫描 401 个点仅需 4 ms。此外，r&s®znb 矢量网络分析仪还兼具出色的功率容量、高灵敏度和低迹线噪声。在 10 hz 中频带宽条件下，r&s®znb 基本单元的动态范围典型值为 140 db，超越市场上的其他同类产品。通过可选的动态范围增强件，可实现高达 150 db 的动态范围（此为接收机在低传输系数条件下未进入压缩状态时的实际动态范围）。
全面集成，易于使用
进行滤波器调谐需要四个步骤：
滤波器模型使用 cst filter designer 3d 进行设计，并使用 cst studio suite® 进行仿真。在准确的制造流程中，当硬件经过调谐以符合仿真的耦合矩阵时，使用 r&s®znb 进行实际测量时将获得相同的结果。

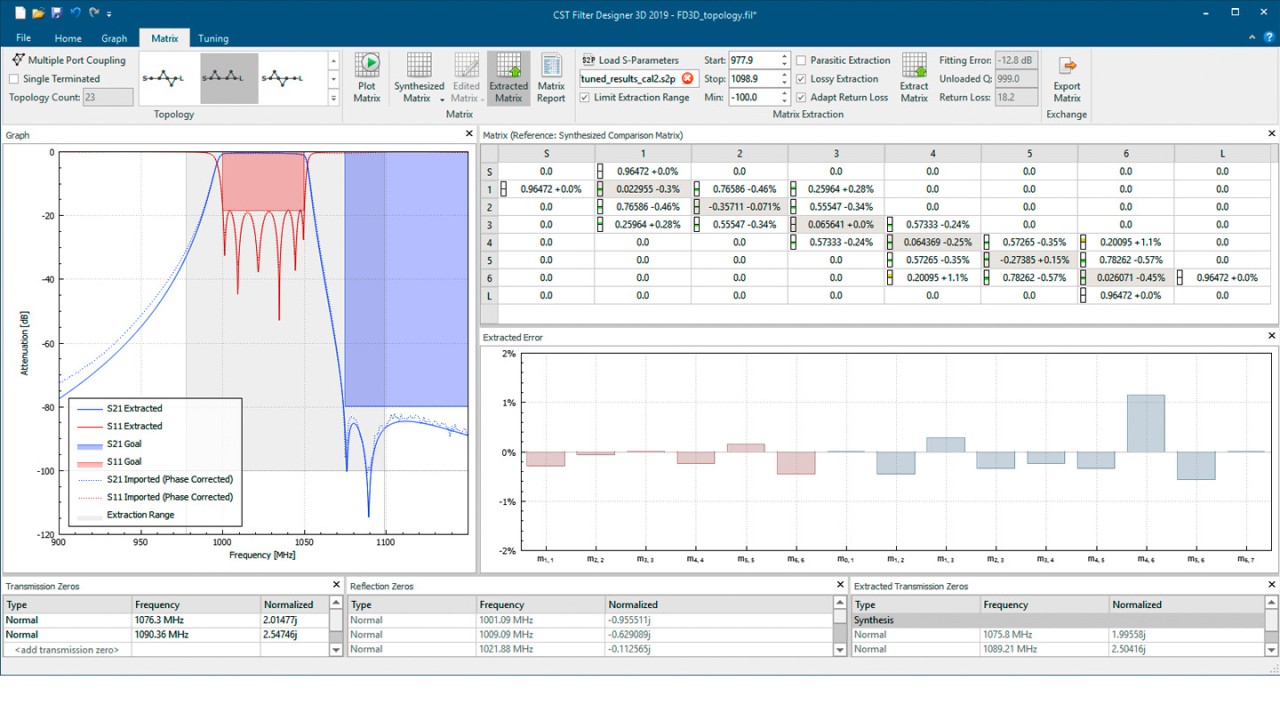

下方屏幕截图展示了 cst filter designer 3d 操作环境，并显示了 r&s®znb 测量的 s 参数读数。误差线表示每个矩阵元素与最优调谐的偏差程度。

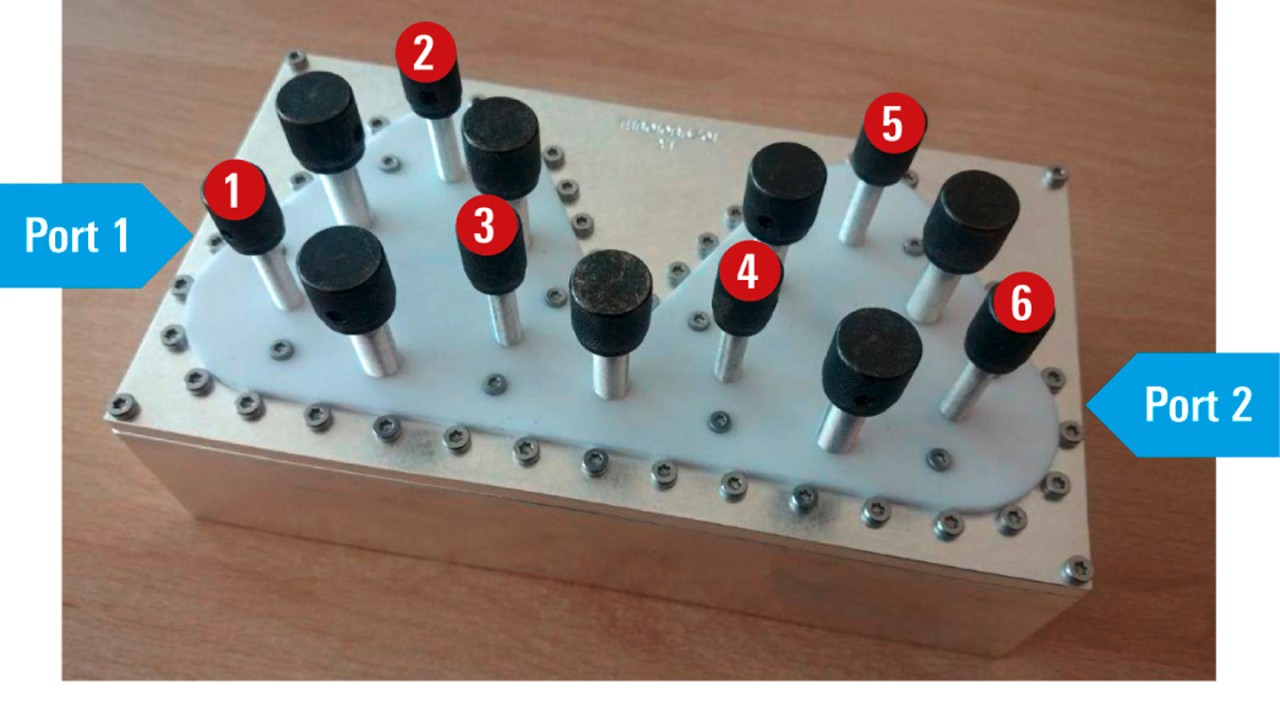

图 3：带有编号谐振器的滤波器。
结合同轴谐振滤波器
滤波器具有六阶响应，且两个传输零点刚好在通带之上。滤波器拓扑由两个级联的三联体组成。图 3 展示了带有谐振器调谐螺钉的设备，其中螺钉标有红色编号。
